Σωλήνας API 5L Grade X65 PSL2 ERW
Σωλήνας API 5L Grade X65 PSL2 ERWΤο (Electric Resistance Welded) είναι μια κατηγορία σωλήνων υψηλής-αντοχής. Κατασκευάζεται θερμαίνοντας τα άκρα ενός χαλύβδινου πηνίου χρησιμοποιώντας ρεύμα υψηλής-συχνότητας και στη συνέχεια πιέζοντάς τα με μηχανικό τρόπο μεταξύ τους για να σχηματιστεί μια διαμήκης συγκόλληση.
X65αντιπροσωπεύει μια ελάχιστη δύναμη διαρροής του65.000 psi (450 MPa).
PSL2υποδεικνύει ότι ο σωλήνας πληροί τις Προδιαγραφές Προϊόντος Επίπεδο 2, το οποίο περιλαμβάνει υποχρεωτική δοκιμή αντοχής σε κρούση, αυστηρότερο έλεγχο χημικής σύνθεσης και πλήρη ιχνηλασιμότητα θερμότητας.
ERW (HFW)Η διαδικασία προσφέρει πλεονεκτήματα όπως στενές ανοχές πάχους τοιχώματος, εξαιρετική στρογγυλότητα και υψηλή απόδοση παραγωγής, καθιστώντας την ιδανική για γραμμές συλλογής και διανομής πετρελαίου και αερίου μεσαίας έως-μεγάλης διαμέτρου.
Αποκτήστε την καλύτερη λύση X65 PSL2 ERW, ειδικά για γραμμές συλλογής και διανομής μεσαίας πίεσης.
Πίνακας προδιαγραφών σωλήνων API 5L X65 PSL2 ERW
| Είδος | Περιγραφή |
| Πρότυπο | API Spec 5L (46η έκδοση ή μεταγενέστερη) |
| Βαθμός | X65 / L450 |
| Επίπεδο προδιαγραφών προϊόντος | PSL 2 |
| Τύπος συγκόλλησης | ERW / HFW (Συγκόλληση με ηλεκτρική αντίσταση / Υψηλή-συγκόλληση συχνότητας) |
| Εξωτερική διάμετρος (OD) | 2 3/8" – 24" (60,3 mm – 610 mm) |
| Πάχος τοίχου (WT) | 3,2 mm – 22 mm (Εξαρτάται από την OD) |
| Τέλος Φινίρισμα | Λοξοτομή (BE), Απλό άκρο (PE) |
| Μήκος | Single Random (SRL), Double Random (DRL), Fixed Length |
API 5L X65 Ιδιότητες υλικού και χημική σύνθεση
Μηχανικές ιδιότητες (API 5L X65 PSL2)
Το PSL2 καθορίζει τόσο τα ελάχιστα όσο και τα μέγιστα όρια διαρροής και αντοχής σε εφελκυσμό.
| Ιδιοκτησία | Τιμή (Βαθμός X65 / L450 PSL2) |
| Ισχύς απόδοσης | 450 - 600 MPa (65,300 - 87,000 psi) |
| Αντοχή εφελκυσμού | 535 - 760 MPa (77,600 - 110,200 psi) |
| Αναλογία απόδοσης προς εφελκυσμό | Μικρότερο ή ίσο με 0,93 |
| Σκληρότητα (Charpy V-εγκοπή) | Υποχρεωτική δοκιμή στους 0 βαθμούς |
Χημική Σύνθεση (API 5L X65 Max % - Συγκολλημένο PSL2)
Τα όρια άνθρακα για συγκολλημένους σωλήνες (ERW) είναι συνήθως χαμηλότερα από τα άψογα για να βελτιωθεί η συγκολλησιμότητα.
| Στοιχείο | Περιεχόμενο (Μέγ. %) |
| Άνθρακας (C) | 0.22 |
| Μαγγάνιο (Mn) | 1.45 |
| Φώσφορος (P) | 0.025 |
| Θείο (S) | 0.015 |
| Πυρίτιο (Si) | 0.45 |
| Ισοδύναμο άνθρακα (CEiiw) | Μικρότερο ή ίσο με 0,43 |
Πίνακας πάχους τοιχώματος σωλήνων API 5L X65
Τυπικά πάχη τοιχώματος (mm) για κοινά μεγέθη NPS ανά ASME B36.10:
| NPS | OD (mm) | SCH 20 | SCH 40 (STD) | SCH 80 (XS) |
| 6" | 168.3 | 4.78 | 7.11 | 10.97 |
| 8" | 219.1 | 6.35 | 8.18 | 12.70 |
| 12" | 323.8 | 6.35 | 10.31 | 12.70 |
| 16" | 406.4 | 7.92 | 12.70 | 12.70 |
| 24" | 610.0 | 9.53 | 12.70 | 12.70 |
Πίνακας μεγεθών και ανοχών σωλήνων API 5L
| Ιδιοκτησία | Ονομαστική διάμετρος (D) | Ανοχές |
| Εξωτερική διάμετρος (OD) | 60,3 mm < D Μικρότερο ή ίσο με 610 mm | ± 0.0075 D |
| Πάχος τοίχου (WT) | Όλα τα πάχη | +15.0%, -12.5% |
| Εκτός-από-στρογγυλότητας | Εξαιρείται η ραφή συγκόλλησης | 0.015 D |
| Ευθύτητα | Ολόσωμο | Μικρότερο ή ίσο με 0,2% L |
Αξιολόγηση θερμοκρασίας πίεσης σωλήνων API 5L X65
Η ονομαστική πίεση για σωλήνες API 5L υπολογίζεται γενικά χρησιμοποιώνταςΦόρμουλα Barlow: P=2St/D×F
P: Εσωτερική πίεση σχεδίασης.
S: Καθορισμένη ελάχιστη αντοχή απόδοσης (450 MPa για X65).
t: Ονομαστικό πάχος τοιχώματος.
Δ: Εξωτερική διάμετρος.
F: Συντελεστής σχεδίασης (συνήθως 0,72 ανά βιομηχανικά πρότυπα).
Παράγοντες μείωσης της θερμοκρασίας:Η αντοχή του σωλήνα μειώνεται όσο αυξάνεται η θερμοκρασία.
-29 μοίρες έως 121 μοίρες: Συντελεστής 1.0 (Χωρίς μείωση)
149 μοίρες : Συντελεστής 0,967
204 μοίρες : Συντελεστής 0,900
Παρέχεται επίστρωση σωλήνων API 5L X65 ERW
Για την πρόληψη της διάβρωσης του εδάφους ή του περιβάλλοντος, οι σωλήνες ERW συχνά παρέχονται με τις ακόλουθες επικαλύψεις:
3LPE (πολυαιθυλένιο τριών-στρώσεων): Η πιο κοινή εξωτερική επίστρωση διάβρωσης (FBE αστάρι + κόλλα + εξωτερική στρώση PE).
FBE (Fusion Bonded Epoxy): Εποξειδική σκόνη μονής ή διπλής στρώσης με εξαιρετική πρόσφυση.
3LPP (πολυπροπυλένιο τριών-στρώσεων): Κατάλληλο για περιβάλλοντα λειτουργίας σε υψηλές-θερμοκρασίες.
Βερνίκι / Μαύρη Βαφή: Χρησιμοποιείται για βραχυπρόθεσμη-αποτροπή σκουριάς κατά την αποθήκευση και τη μεταφορά.
Εσωτερική Εποξειδική Επένδυση: Μειώνει την τριβή και βελτιώνει την απόδοση ροής.
Δοκιμές για σωλήνα API 5L X65 PSL2 ERW
| Στοιχείο δοκιμής | Περιγραφή |
| Υδροστατική δοκιμή | Το 100% των σωλήνων ελέγχεται για να διασφαλιστεί ότι δεν υπάρχει διαρροή. |
| Τεστ ισοπέδωσης | Μοναδικό στο ERW, δοκιμάζει την ολκιμότητα της συγκόλλησης και του υλικού. |
| Μη-Μη καταστροφική δοκιμή (NDT) | Δοκιμές με υπερήχους (UT) ή ηλεκτρομαγνητικά στη ραφή συγκόλλησης. |
| Δοκιμή πρόσκρουσης Charpy (CVN) | Υποχρεωτικό για το PSL2 για τον έλεγχο της ανθεκτικότητας του σώματος και της θερμότητας συγκόλλησης-που επηρεάζεται. |
| Δοκιμή καθοδηγούμενης-κάμψης | Εξασφαλίζει την ακεραιότητα και τη σύντηξη της συγκόλλησης. |
| Μακροσκοπική Εξέταση | Ελέγχει τη μεταλλουργική δομή και τη σύντηξη της ραφής συγκόλλησης. |

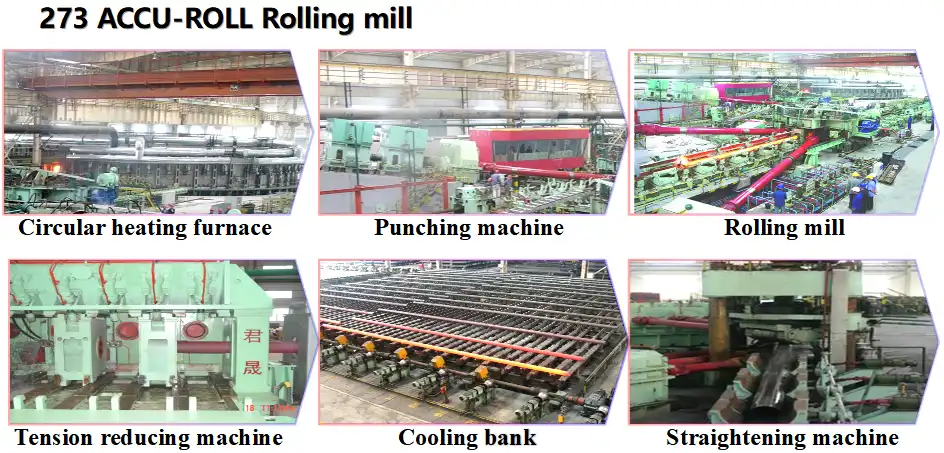

API 5L X65 PSL2 ERW Pipe Factory
Εξοπλισμός δοκιμής συγκολλημένων σωλήνων αντίστασης API 5L X65 PSL2
Πιστοποιητικό σωλήνων από ανθρακούχο χάλυβα API 5L X65 PSL2 ERW
FAQ
Ποια είναι η διαφορά μεταξύ του σωλήνα ERW και του κανονικού σωλήνα;
Οι σωλήνες ERW κατασκευάζονται με έλαση και συγκόλληση χαλύβδινων λωρίδων, με αποτέλεσμα μια διαμήκη ραφή συγκόλλησης. Προσφέρουνχαμηλότερο κόστος, υψηλότερη απόδοση και πολύ ομοιόμορφο πάχος τοιχώματος, καθιστώντας τα ιδανικά για τυπική μεταφορά μέτριας-έως-χαμηλής πίεσης. Αντίθετα, οι «κανονικοί» σωλήνες χωρίς ραφή κατασκευάζονται με τρύπημα σε μπιγιέτες από συμπαγή χάλυβα και έχουνκαθόλου ραφή συγκόλλησης; παρέχουν μια πιο ομοιόμορφη δομή και αντέχουν σε ακραίες πιέσεις και θερμοκρασίες, καθιστώντας τα καλύτερα κατάλληλα για υψηλής-ασφάλειας και κρίσιμες συνθήκες λειτουργίας.
Ποια είναι η διαφορά μεταξύ του API 5L X60 και του X65;
Η πρωταρχική διαφορά μεταξύAPI 5L X60καιAPI 5L X65είναι δικό τουςαντοχή διαρροής. Το X65 είναι περίπου8% ισχυρότεροαπό το X60, το οποίο επιτρέπει στους μηχανικούς να σχεδιάζουν αγωγούς με υψηλότερες πιέσεις ή λεπτότερα τοιχώματα για εξοικονόμηση υλικών και κόστους αποστολής.
