Σύζευξη περιβλήματος πετρελαίου API 5CT
Συζεύξεις περιβλήματος API 5CTείναι κοντοί κυλινδρικοί σύνδεσμοι που χρησιμοποιούνται για τη σύνδεση δύο τμημάτων σωλήνων περιβλήματος σε πηγάδια πετρελαίου και αερίου. Διαδραματίζουν κρίσιμο ρόλο στη διατήρηση της ακεραιότητας του φρεατίου, στη μεταφορά της ροπής εγκατάστασης και στη διασφάλιση περιορισμού της πίεσης κατά τη διάρκεια των εργασιών γεώτρησης, ολοκλήρωσης και παραγωγής.
Η GNEE Pipe παρέχει μια πλήρη σειρά συνδέσμων περιβλήματος API 5CT που κατασκευάζονται σύμφωνα μεΠροδιαγραφές API 5CT, με νήματα κατεργασμένα και επιθεωρημένα σύμφωνα μεΠροδιαγραφές API 5B. Διαθέσιμοι σε μορφές νήματος STC, LTC και BTC και συμβατοί με όλες τις κύριες κατηγορίες περιβλημάτων API, οι σύνδεσμοί μας χρησιμοποιούνται ευρέως σε χερσαία και υπεράκτια έργα κοιτασμάτων πετρελαίου παγκοσμίως.
Τι είναι ένας σύνδεσμος περιβλήματος API 5CT;
Ένας σύνδεσμος περιβλήματος API 5CT είναι ένας συνδετήρας με σπείρωμα που χρησιμοποιείται για την ένωση δύο σωλήνων περιβλήματος με ταιριαστές μορφές σπειρώματος. Παρέχει μηχανική συνέχεια και στεγανοποίηση πίεσης, ενώ επιτρέπει στις χορδές περιβλήματος να αντέχουν σε εφελκυστικά φορτία, πίεση κατάρρευσης και ροπή εγκατάστασης κατά την κατασκευή του φρεατίου.
Η σωστή επιλογή ζεύξης είναι απαραίτητη για τη διασφάλιση της συμβατότητας με την ποιότητα του περιβλήματος, τον τύπο του σπειρώματος και τις συνθήκες του φρεατίου.
Τύποι συζεύξεων περιβλήματος API 5CT
Σύνδεσμος κοντού στρογγυλού σπειρώματος (STC)
Οι σύνδεσμοι STC είναι οι πιο συχνά χρησιμοποιούμενοι σύνδεσμοι περιβλήματος για φρεάτια ρηχού έως μεσαίου βάθους. Προσφέρουν αξιόπιστη απόδοση και οικονομική εγκατάσταση.
Τυπικές εφαρμογές:
- Ρηχά πηγάδια
- Πηγάδια έγχυσης νερού
- Συμβατικά έργα γεώτρησης στην ξηρά
Σύνδεσμος μακράς στρογγυλής κλωστής (LTC)
Οι σύνδεσμοι LTC διαθέτουν μεγαλύτερη εμπλοκή σπειρώματος από τις συνδέσεις STC, παρέχοντας βελτιωμένη απόδοση εφελκυσμού.
Τυπικές εφαρμογές:
- Πηγάδια μεσαίου βάθους
- Φρεάτια που απαιτούν αυξημένη εφελκυστική ικανότητα
- Χορδές περιβλήματος γενικής παραγωγής
Σύζευξη με νήματα στήριξης (BTC)
Οι σύνδεσμοι BTC παρέχουν υψηλότερη απόδοση εφελκυσμού και ανώτερη απόδοση κάτω από απαιτητικές συνθήκες καλής ποιότητας.
Τυπικές εφαρμογές:
- Βαθιά πηγάδια
- Πηγάδια υψηλής πίεσης
- Χορδές περιβλήματος υψηλού φορτίου
- Δύσκολα περιβάλλοντα γεώτρησης
Πίνακας προδιαγραφών ζεύξης περιβλήματος API 5CT
| Πρότυπο | API SPEC 5CT "Προδιαγραφές για περίβλημα και σωληνώσεις" |
| Εφαρμογή | Σύνδεση περιβλήματος σε γεώτρηση πετρελαίου και φυσικού αερίου |
| Κοινοί βαθμοί | H40, J55, K55, N80, L80, P110, Q125 |
| Τύποι νημάτων | STC (σύζευξη κοντού σπειρώματος), LTC (σύζευξη μακριού σπειρώματος), BTC (σύζευξη σπειρώματος στηρίγματος) |
| Εύρος εξωτερικής διαμέτρου | 4-1/2″ έως 20″ (περίπου 114,3mm ~ 508mm) |
| Κατηγορίες Μήκους | R1 (4.88–7.62m), R2 (7.62–10.36m), R3 (10.36–14.63m) |
| Μέθοδος Σύνδεσης | Σύνδεση με σπείρωμα (εσωτερική σύζευξη σπειρώματος + εξωτερικό περίβλημα σπειρώματος) |
| Επίπεδο προδιαγραφών προϊόντος (PSL) | PSL-1 (βασικό), PSL-2 (βελτιωμένη δοκιμή), PSL-3 (για σοβαρές συνθήκες εξυπηρέτησης) |
| Διαδικασία Παραγωγής | Σωλήνας άνευ ραφής θερμής έλασης/ψυχρής έλξης ή συγκολλημένος ERW, επεξεργασμένος με ακρίβεια και θερμική επεξεργασία |
| Απαιτήσεις δοκιμών | Έλεγχος εφελκυσμού, ισοπέδωσης, υδροστατικής και μη καταστροφικής δοκιμής (NDT) |
Χημική Σύνθεση του API 5CT Casing Coupling
| Βαθμός | C (%) | Mn (%) | P (%) | S (%) | Cr (%) | Mo (%) | Άλλοι |
|---|---|---|---|---|---|---|---|
| J55/K55 | 0.34–0.39 | 1.25–1.50 | Μικρότερο ή ίσο με 0,020 | Μικρότερο ή ίσο με 0,015 | - | - | V: 0.11–0.16 (N80) |
| N80 | 0.34–0.38 | 1.45–1.70 | Μικρότερο ή ίσο με 0,020 | Μικρότερο ή ίσο με 0,015 | - | - | V: 0.11–0.16 |
| L80-13Cr | 0.15–0.22 | 0.25–1.00 | Μικρότερο ή ίσο με 0,020 | Μικρότερο ή ίσο με 0,010 | 12.0–14.0 | - | - |
| P110 | 0.26–0.35 | 0.40–0.70 | Μικρότερο ή ίσο με 0,020 | Μικρότερο ή ίσο με 0,010 | 0.80–1.10 | 0.15–0.25 | - |
| Q125 | Μικρότερο ή ίσο με 0,35 | Μικρότερο ή ίσο με 1,35 | Μικρότερο ή ίσο με 0,030 | Μικρότερο ή ίσο με 0,030 | Περιλαμβάνεται Cr/Ni | Περιλαμβάνεται Mo | Σχεδίαση υψηλής αντοχής, υψηλής αντοχής |
Ιδιότητες εφελκυσμού του συνδέσμου περιβλήματος API 5CT
| Βαθμός | Ισχύς διαρροής (MPa) | Αντοχή σε εφελκυσμό (MPa) | Επιμήκυνση (%) | Απαίτηση Σκληρότητας |
|---|---|---|---|---|
| J55 | 379–552 | Μεγαλύτερο ή ίσο με 517 | Μεγαλύτερο ή ίσο με 20 | - |
| K55 | 379–552 | Μεγαλύτερο ή ίσο με 655 | Μεγαλύτερο ή ίσο με 20 | - |
| N80 | 552–758 | Μεγαλύτερο ή ίσο με 689 | Μεγαλύτερο ή ίσο με 20 | - |
| L80 | 552–655 | Μεγαλύτερο ή ίσο με 655 | Μεγαλύτερο ή ίσο με 20 | Μικρότερο ή ίσο με 241 HB |
| P110 | 758–965 | Μεγαλύτερο ή ίσο με 862 | Μεγαλύτερο ή ίσο με 18 | - |
| Q125 | 862–1034 | Μεγαλύτερο ή ίσο με 931 | Μεγαλύτερο ή ίσο με 16 | Ενέργεια εγκάρσιας κρούσης Μεγαλύτερη ή ίση με 60J σε 0 μοίρες |
Συζεύξεις περιβλήματος API 5CT Εύρος μεγέθους
Οι σύνδεσμοι περιβλήματος API 5CT διατίθενται για μεγέθη περιβλήματος από4-1/2" έως 20", με άλλες διαστάσεις διαθέσιμες κατόπιν παραγγελίας.
| Μέγεθος περιβλήματος | Τύπος νήματος | Συμβατοί βαθμοί |
| 4-1/2" | STC / LTC / BTC | J55–P110 |
| 5" | STC / LTC / BTC | J55–P110 |
| 5-1/2" | STC / LTC / BTC | J55–P110 |
| 7" | STC / LTC / BTC | K55–P110 |
| 9-5/8" | LTC / BTC | N80–P110 |
| 13-3/8" | LTC / BTC | N80–P110 |
| 20" | BTC | K55–P110 |
Οι προσαρμοσμένες διαστάσεις και οι ειδικές απαιτήσεις μπορούν να παρέχονται σύμφωνα με τις προδιαγραφές του έργου.
Συμμόρφωση με API 5CT και API 5B
Πολλοί αγοραστές συγχέουν τις απαιτήσεις API 5CT και API 5B.
- Προδιαγραφές API 5CTκαθορίζει τις ποιότητες υλικών, τις διαστάσεις, τις απαιτήσεις θερμικής επεξεργασίας και τα κριτήρια επιθεώρησης για το περίβλημα και τους συνδέσμους.
- Προδιαγραφές API 5Bκαθορίζει τις διαστάσεις του νήματος, τις διαδικασίες μέτρησης και τις απαιτήσεις επιθεώρησης νήματος.
Πρέπει να τηρούνται και τα δύο πρότυπα για να διασφαλιστεί η πλήρης συμβατότητα και η απόδοση πεδίου.
Πώς να επιλέξετε τον σωστό σύνδεσμο περιβλήματος
Κατά την επιλογή συζεύξεων API 5CT, οι αγοραστές θα πρέπει να λάβουν υπόψη τους:
1. Συμβατότητα βαθμού περιβλήματος
Ο βαθμός ζεύξης θα πρέπει να ταιριάζει με τον βαθμό του περιβλήματος για να διατηρείται η μηχανική ακεραιότητα.
2. Τύπος νήματος
- STC: Τυπικές εφαρμογές
- LTC: Υψηλότερες απαιτήσεις εφελκυσμού
3. Καλές συνθήκες
Αξιολογώ:
- Βάθος καλά
- Εσωτερική πίεση
- Εξωτερικά φορτία κατάρρευσης
- Διαβρωτικά περιβάλλοντα
- Έκθεση H2S
4. Απαιτήσεις τεκμηρίωσης
Προσδιορίστε εάν οι προδιαγραφές του έργου απαιτούν:
- Επιθεώρηση από τρίτους
- Πρόσθετο NDT
- Συμμόρφωση με την υπηρεσία
- Τεκμηρίωση για τον πελάτη
Ζεύξεις Sour-Service
Για φρεάτια που περιέχουν υδρόθειο (H2S), οι σύνδεσμοι θα πρέπει να συμμορφώνονται με τις ισχύουσες απαιτήσεις σέρβις ξινής.
Οι τυπικές ποιότητες ξινής υπηρεσίας περιλαμβάνουν:
- L80 Τύπος 1
- Λ80 13Κρ
- T95
Ανάλογα με τις προδιαγραφές του έργου, πρόσθετες απαιτήσεις όπως π.χΣυμμόρφωση με το NACE MR0175 / ISO 15156μπορεί να ισχύει.
Διαδικασία Κατασκευής του API 5CT Casing Coupling
Παρασκευή Πρώτων Υλών: Χάλυβας υψηλής ποιότητας από άνθρακα ή κράμα (π.χ. 37Mn5, 30CrMo) συμβατοί με το API 5CT.
Κατεργασία με θερμοκρασία: Κανονικοποίηση ή σβήσιμο και σκλήρυνση για την επίτευξη της απαιτούμενης αντοχής και σκληρότητας.
Μηχανουργική κατεργασία:
Εσωτερικά νήματα (BOX) κομμένα σύμφωνα με τα πρότυπα ακριβείας API 5B.
Αφαίρεση γρεζιών και λοξότμηση των άκρων.
Επεξεργασία Επιφανειών:
Φωσφοροποίηση ή βαφή για αντοχή στη διάβρωση.
Τοποθετημένα προστατευτικά νημάτων για την αποφυγή ζημιών κατά τη μεταφορά.
Επιθεώρηση και Διασφάλιση Ποιότητας
Όλοι οι σύνδεσμοι υποβάλλονται σε αυστηρές διαδικασίες ποιοτικού ελέγχου πριν από την αποστολή.
Δυνατότητες επιθεώρησης
- Επαλήθευση χημικής σύνθεσης
- Επιθεώρηση διαστάσεων
- Οπτική επιθεώρηση
- Δοκιμή σκληρότητας
- Δοκιμή μηχανικών ιδιοτήτων
- Θετική αναγνώριση υλικού (PMI)
- Δοκιμή μαγνητικών σωματιδίων (MT)
- Δοκιμή υπερήχων (UT)
- Πρόσθετο NDT όπως καθορίζεται από τον αγοραστή
Επιθεώρηση νήματος
Τα νήματα επιθεωρούνται χρησιμοποιώντας βαθμονομημένους μετρητές API σύμφωνα με τις απαιτήσεις API Spec 5B, συμπεριλαμβανομένων:
- Μετρητές εργασίας
- Πηγαίνετε μετρητές
- Μετρητές No-Go
Αυτό εξασφαλίζει ακριβή εμπλοκή νήματος και συμβατότητα πεδίου.
Παρέχεται τεκμηρίωση
Η διαθέσιμη τεκμηρίωση περιλαμβάνει:
- Πιστοποιητικό δοκιμής μύλου (EN 10204 Τύπος 3.1)
- Εκθέσεις χημικής ανάλυσης
- Εκθέσεις μηχανικών δοκιμών
- Αρχεία θερμικής επεξεργασίας
- Εκθέσεις επιθεώρησης διαστάσεων
- Εκθέσεις επιθεώρησης νήματος
- αναφέρει η NDT
- Εγγραφές ιχνηλασιμότητας αριθμού θερμότητας
- Λίστες συσκευασίας και έγγραφα αποστολής
Εφαρμογές
Οι σύνδεσμοι περιβλήματος API 5CT χρησιμοποιούνται ευρέως σε:
- Χερσαία πηγάδια πετρελαίου και φυσικού αερίου
- Υπεράκτια έργα γεώτρησης
- Ερευνητικά πηγάδια
- Πηγάδια παραγωγής
- Πηγάδια έγχυσης νερού
- Ενισχυμένα έργα ανάκτησης πετρελαίου
- Έργα EPC Μέσης Ανατολής
- Συντήρηση κοιτασμάτων πετρελαίου και εργασίες εργασίας
API 5CT Εργοστάσιο ζεύξης

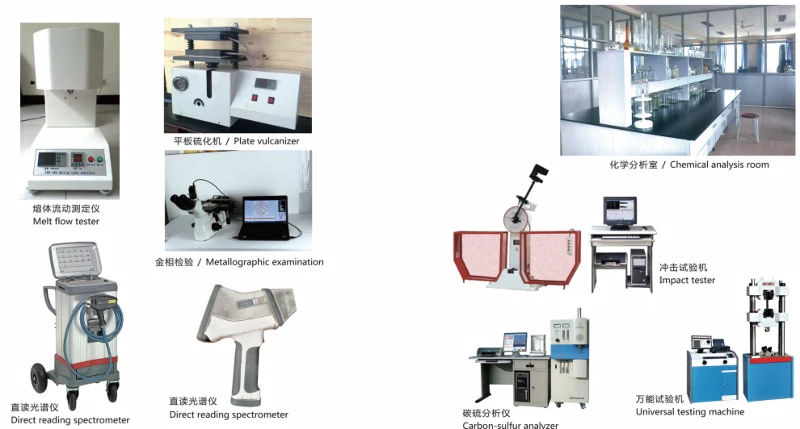

Εξοπλισμός δοκιμής ζεύξης API 5CT
Πιστοποιητικό σύζευξης API 5CT
FAQ
Τι είναι ένας σύνδεσμος περιβλήματος API 5CT;
Είναι ένας συνδετήρας με σπείρωμα που χρησιμοποιείται για τη σύνδεση δύο σωλήνων περιβλήματος διατηρώντας παράλληλα τη μηχανική αντοχή και την ακεραιότητα της πίεσης.
Ποια είναι η διαφορά μεταξύ των συνδέσμων STC, LTC και BTC;
Το STC είναι κατάλληλο για τυπική εξυπηρέτηση, το LTC παρέχει βελτιωμένη απόδοση εφελκυσμού και το BTC προσφέρει ανώτερη αντοχή για βαθιά και πηγάδια υψηλής πίεσης.
Πρέπει ο βαθμός ζεύξης να ταιριάζει με τον βαθμό του περιβλήματος;
Ναί. Η αντιστοίχιση βαθμών διασφαλίζει τη σωστή μηχανική απόδοση και τη συμμόρφωση με τις απαιτήσεις API.
Ποια πρότυπα διέπουν τους συνδέσμους περιβλημάτων;
Το API Spec 5CT διέπει τις απαιτήσεις του προϊόντος, ενώ το API Spec 5B διέπει τις διαστάσεις του νήματος και την επιθεώρηση.
Είναι διαθέσιμοι σύνδεσμοι ξινής υπηρεσίας;
Ναί. Οι σύνδεσμοι L80 και T95 χρησιμοποιούνται συνήθως σε εφαρμογές σέρβις, ανάλογα με τις απαιτήσεις του έργου.
Μπορούν να διευθετηθούν επιθεωρήσεις τρίτων;
Ναί. Οι επιθεωρήσεις SGS, BV, TUV, DNV και Intertek μπορούν να κανονιστούν πριν από την αποστολή.
Ποια έγγραφα παρέχονται με τις εντολές εξαγωγής;
Μπορούν να παρέχονται MTC, εκθέσεις επιθεώρησης, αρχεία επιθεώρησης νημάτων, αρχεία θερμικής επεξεργασίας και πλήρη έγγραφα ιχνηλασιμότητας.
Μπορούν να παρέχονται προσαρμοσμένα μεγέθη και σημάνσεις;
Ναί. Προσαρμοσμένες διαστάσεις, σημάνσεις, συσκευασία και τεκμηρίωση είναι διαθέσιμα κατόπιν αιτήματος.
